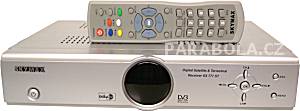

Přední panel přijímače Skymax SX 771 ST

Na našem trhu je již bohatá nabídka set top boxů, které mohou oslovit běžného diváka digitální terestrické televize (DVB-T). Objevuje se ale stále více požadavků na set top boxy, které umí něco „navíc“ – například umí přijímat DVB-T ale i digitální satelitní televizní a rozhlasové programy. Mezi takové výrobky patří combo receiver Skymax 771 ST, který Vám dnes představím.

Charakteristika přijímače
Skymax 771 ST je combo set top box pro příjem digitální terestrické a satelitní nekódované televize. K dispozici je celková kapacita pro 4000 televizních a rozhlasových stanic v rámci DVB-T či DVB-S. Dále je přístroj vybaven modulátorem, k dispozici je 2xSCART a také digitální audio výstup S/PDIF.

Dodávané příslušenství
Spolu s přijímačem obdržíme dálkový ovladač včetně baterií, obslužný manuál, kabel cinch a také datový RS-232 určený pro aktualizaci firmware a settingu.

Čelní panel
Na předním panelu nalezneme tlačítko POWER (zapnutí a vypnutí přijímače ze stavu stand-by), 4 číslicový sedmi segmentový displej, dále tlačítka MENU (vyvolání hlavního menu), CH +/- (přepínání mezi programy, pohyb v menu), VOL +/- (regulace hlasitosti, pohyb v menu), displej), OK (potvrzení volby), ESC (opuštění menu).

Zadní panel přijímače Skymax SX 771 ST

Zadní panel
Zadní panel přijímače obsahuje SAT ANT IN (vstup satelitní antény), SAT ANT OUT (výstup satelitní antény, možnost prosmyčkování s dalším satelitním receiverem), TV ANT IN (vstup antény pro terestrický příjem), TV ANT OUT (výstup antény pro terestrický příjem), RS-232 (seriové rozhraní pro aktualizaci firmware a settingu), 2xSCART (TV + VCR), S/PDIF (digitální audio výstup), AUDIO OUT R/L (audio výstup pravý/levý kanál), VIDEO OUT (video výstup cinch), MOD IN (modulátor - vstup terestrické antény), TO TV (modulátor - výstup do televizoru).

Dálkové ovládání
Dálkový ovladač je v šedivém provedení a barevně ladí se set top boxem. V horní části ovladače je tlačítko Power, barevná multifunkční tlačítka (favoritní kanály, Pause - zastavení obrazu, Text - teletext apod.). Na ovladači dále najdeme tlačítka Audio (levý/pravý kanál nebo stereo), Mute (potlačení hlasitosti), Menu (vstup do menu), Exit (opuštění menu), OK (potvrzení volby) a čtveřice tlačítek pro pohyb v menu, V dolní části DO jsou numerická tlačítka 0-9, Recall (přepínání mezi posledními dvěma programy), TV/Radio (přepínání mezi TV a R módem), FAV (oblíbené programy), SAT (výpis nainstalovaných satelitů), EPG (elektronický programový průvodce).

Menu
OSD menu Skymaxe je multijazyčné - může s námi komunikovat anglicky, německy, francouzsky a také polsky. Podle informací distributora je v přípravě české i slovenské OSD. V době testu zatím nebylo k dispozici.

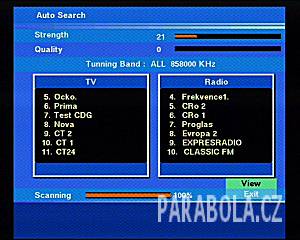

Menu automatické vyhledávání DVB-T programů u přijímače Skymax SX 771 ST

Základní menu obsahuje 6 položek: User Installation (1), System Setting (2), Channel Manager (3), User Preference (4), Receiver Information (5) a Game (6).

Submenu (1) slouží pro instalaci digitálních terestrických a satelitních signálů, (2) pro nastavení času, časovače, rodičovské pojistky, možnost obnovení do továrního nastavení a další. Podmenu (3) je určené pro manipulaci s televizními a rozhlasovými programy, které můžeme mazat, přesouvat, blokovat, třídit, přejmenovávat či vkládat do jedné z osmi favoritních skupin. V menu (4) lze nastavit jazyk menu, zvuku, modulátoru, video výstup a další.

Podmenu (5) je pouze informační a obsahuje základní informace o nainstalovaném firmware v přijímači. V submenu (6) jsou tři jednodušší logické hry (Tetris, Move, Snake).

Příjem DVB-S
Nejprve byl otestován příjem satelitních signálů. V menu User Installation jsem vybral Satellite Setup a navolil družici, kterou budu přijímat. Záměrně jsem si vybral družici Eutelsat Sesat na pozici 36 st. východní délky, kde se vysílá celá řada SCPC signálů od vyšších SR až po nízké symbol rate. Přijímač Skymax bohužel nepodporuje USALS, takže každou testovanou satelitní pozici jsem musel ručně uložit do paměti DiSEqC motoru. Příjem programů s SR 4340 nečil přijímači žádný problém. Vyzkoušel jsem i extrémně nízké SR s hodnotami 1333 a 1000. V obou případech si receiver s příjmem poradil. Pravdou je, že u takto extrémně nízkých symbol rate o něco déle trvá, než program „najde“. V okamžiku, kdy nebyl k dispozici žádného signálu jsem si povšiml mírného zatuhnutí přijímače. Pokud byl opět signál, ovládání přijímače bylo opět svižnější. Malá poznámka k vyhledávání programů: přijímač nepožaduje zadávání FEC, které si vždy najde automaticky. FEC se ani ve výpisu nikde nezobrazuje.

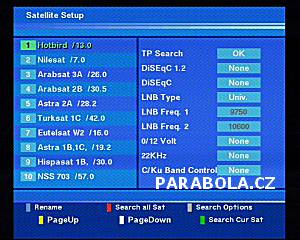

Menu nastavení satelitů u přijímače Skymax SX 771 ST

Dále jsem u Skymaxe otestoval automatické vyhledávání programů. K testu jsem si vybral pozici 28,2/28,5°E satelitů Astra 2A/2B/2D a Eurobird-1. Před startem vyhledávání přístroj nabízí možnost volby, co má vyhledat: volné programy, transpondéry jen v seznamu apod. Přijímač spolehlivě našel všechny volné programy včetně interaktivních kanálů britské BBC, což dělá některým set top boxům problémy.

Skymax má předprogramováno 28 satelitů (názvy lze samozřejmě měnit), celkem je k dispozici kapacita pro uložení 63 pozic DiSEqC motoru, což je dostačující kapacita pro příjem všech dostupných družic v České republice a na Slovensku (limitováni jsme pak už jen počtem pozic, které má DiSeqC motor).

Při přepínání programů se zobrazuje informační proužek a obsahuje řadu důležitých a zajímavých informací: číslo předvolby a název programu, ukazatel úrovně signálu, PIDy, název satelitu (příjem DVB-S signálů), frekvence, polarizace, symbolová rychlost (příjem DVB-S signálů) nebo frekvence (příjem DVB-T), ikonky (TV/R, favoritní, kódovaný/nekódovaný, blokovaný/neblokovaný, teletext), datum a čas.

Příjem DVB-T
Další test patřil příjmu digitální terestrické televize (DVB-T). V menu User Installation jsem vybral Terrestrial Setup. Dostal jsem se do části vyhledávání pozemních signálů. Uživatel zde nemusí zadávat žádné parametry multiplexů, jednoduše zde stiskne žluté tlačítko, čímž aktivuje volbu Auto Search. Skymax začne prohledávat celé kmitočtové spektrum, které podporuje. Za cca 2 minuty nalezl všechny dostupné programy. Při skenování vypisuje graficky i textově hrubý a jemný signál.

Uživatel může pochopitelně zadat jakýkoliv parametr ručně - včetně určitého kanálu, který chce vyhledávat. Výhodou i zde je zobrazování hrubého a jemného signálu.

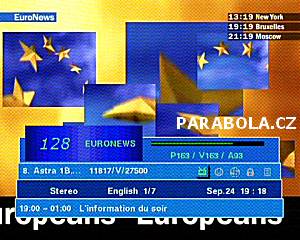

Informační proužek u přijímače Skymax SX 771 ST

Audio stopy, EPG
Na dálkovém ovládání a ani v manuálu jsem nenašel informaci o způsobu přepínání mezi audio stopami. V menu přijímače je jen volba 4 preferovaných jazyků multijazyčných kanálů. Výběr audio tracku je však možný pomocí tlačítka „0“ (nula). Audio stopy si přijímač nepamatuje, využívá preferované jazyky podle nastavení v menu. Elektronický programový průvodce (EPG) v současnosti nepodporuje české znakové sady, které se používají v DVB-T a DVB-S (UPC Direct).

Aktualizace firmware
Upgrade firmware je možné pomocí datového rozhraní RS-232, který se dodává spolu s přijímačem. RS-232 lze využít i pro aktualizaci programového nastavení (setting). Všechny potřebné utility pro přenos dat jsou ke stažení na webu výrobce i distributora přijímače.

Závěr
Skymax SX 771-ST je combo set top box pro příjem DVB-T a DVB-S bez slotů Common Interface či integrovaných dekodérů, proto je zajímavý především pro méně náročné uživatele, kterým postačí příjem nekódovaných digitálních programů. Nevýhodou přístroje je prozatímní absence českého/slovenského menu. Podle výrobce se jej dočkáme v dalších verzích firmware. Přístroj Skymax 771 ST je na trhu nabízen za příznivou cenu kolem 3000 Kč, čímž se zřejmě řadí mezi nejlevnější combo přístroje na evropském trhu.
Za zapůjčení přístroje k testům touto cestou děkuji brněnské firmě Omko ( www.omko.cz ).

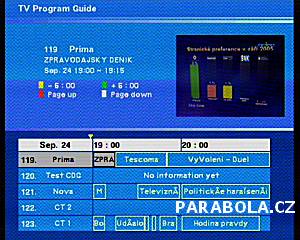

Elektronický programový průvodce u přijímače Skymax SX 771 ST

Testovaná verze přijímače:
Ver: SZ5518-NhPh2-29-V10.0
Release: 03-22-2005

Hodnocení:
+ příjem DVB-S a DVB-T signálů
+ příjem nízkých symbolových rychlostí
+ OSD teletext
+ modulátor
- chybí české menu
- příjem jen FTA programů
- tuhnutí při žádném signálu

VYBRANÉ TECHNICKÉ PARAMETRY
* 4000 předvoleb pro TV a R programy (DVB-S + DVB-T)

TERESTRIAL TUNER
* rozsah vstupních kmitočtů 50...860 MHz
* úroveň signálu: -78 až -20 dB
* demodulace COFDM 2k/8k
* ochranný interval: 1/4, 1/8, 1/16, 1/32
* modulace: QPSK, 16-QAM, 64-QAM
* šířka pásma: 8 MHz

SATELLITE TUNER
* demodulace: QPSK
* FEC: automaticky
* vstupní rozsah: 950 ~ 2150 MHz
* úroveň vstupního signálu: -65 až -10 dB
* napájení LNB: +13,5V (vertikální pol.), +18V (horizontální), max. 400mA
* symbol rate: 1 ~ 45 Mbaund
* DiSEqC: 1.2

SPOLEČNÉ VLASTNOSTI
* procesor: STi5518
* Flash ROM: 1 MB, SDRAM 4MB, EEPROM 32KB
* video rozlišení: 720 px x 576 řádků
* vstupní bit rate: max. 15 Mbit/s


* obrazový formát: 4:3, 16:9
* audio dekódování: MPEG/ Musicam Layer I a II (dual, stereo, joint stereo)
* A/V vstupy: 2x SCART (CVBS, RGB)
* odběr méně jak 30 W (v provozu)
* napájení přijímače: AC 100 ~ 240V, 50/60 Hz
* hmotnost: 2,5 kg
* rozměry (VxŠxH): 70 x 300 x 200 mm
* barva přijímače: stříbrná

Martin Vyleťal
