Další zastávkou po návštěvách zajímavých terestrických vysílačů je tentokrát lokální vysílač Stubnerkogel v oblasti Gastein v Rakousku.




Vysílač Stubnerkogel leží 75 km jižně od Salzburgu.
Geografické koordináty vysílače Stubnerkogel: N – 47° 06´ 50´´.1, E – 13° 05´ 56´´.0

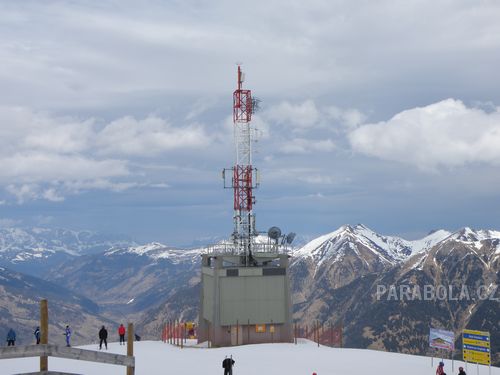

ORF vybudovala tento vysílač na severním úpatí hory Stubnerkogel v nadmořské výšce 2264 metrů, přímo nad městečkem Bad Gastein, kde se mimo jiné nacházejí velmi známé lázně.

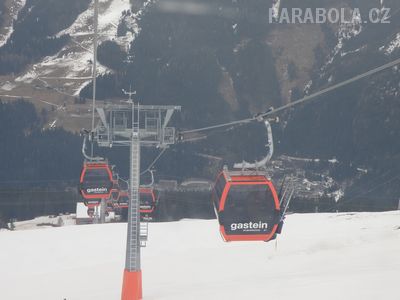

Oblast Gastein rájem letní i zimní rekreace. S touto lanovkou se dostanete z městečka Bad Gastein přímo k vysílači.




Lokální vysílač byl vybudován díky potřebě dostatečně pokrýt zdejší údolí TV a rozhlasovým signálem. Celá oblast Gastein je kolem dokola geograficky naprosto uzavřenou lokalitou. Alpské masivy jsou opravdu neprostupné pro jakýkoliv signál mimo údolí. Což je patrné z následujících snímků spektrální analýzy UHF i VKV pásma.

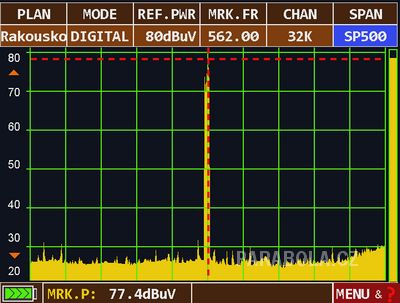

UHF pásmo je až na místní kanál K32 naprosto čisté.

Z vysílače Stubnerkogel je šířen od srpna 2009 první rakouský multiplex ORS s programy
ORF1, ATV a hornorakouskou a salzburskou mutací ORF2, vysílá se v normě DVB-T s kompresním algoritmem MPEG2. DVB-T vysílaní probíhá v horizontální polarizaci na kanále K32. Na stejném kanále vysílá první multiplex ORS i z vysokovýkonnového vysílače Gaisberg.

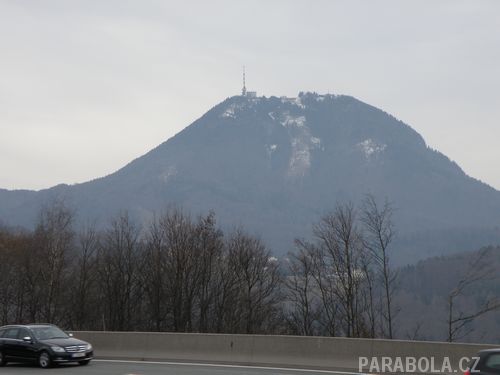

Vysílač Gaisberg 1287m.n.m. /Salzburg - AUT/ - pohled z dálnice A1

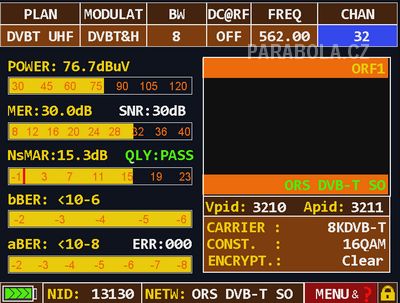

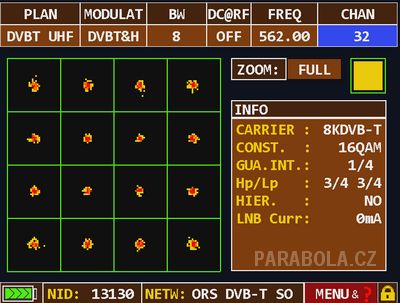

Parametry DVB-T signálu, naměřené v údolí pod vysílačem /Gadaunern/







Místo měření signálu /viz. screeny z měřícího přístroje DIGICUBE/

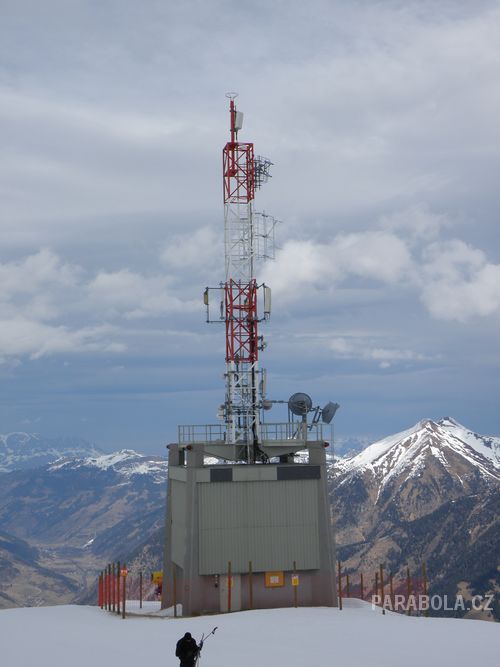

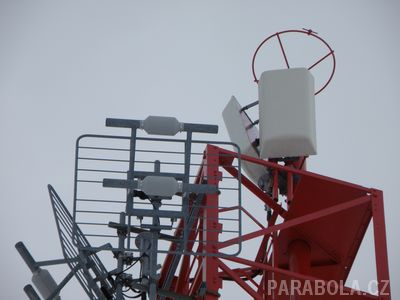

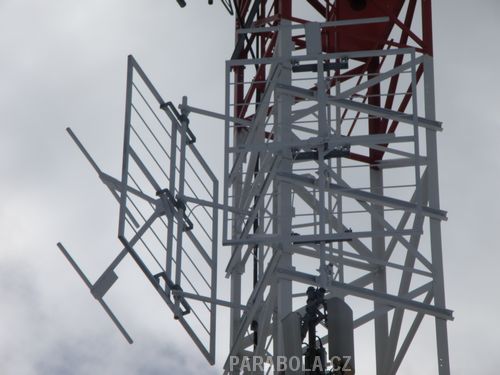

Celkový vyzářený výkon ze dvou UHF rakviček je 1000W ERP.




Vysílání je směrové a pokrývá svým signálem výhradně městečka Bag Gastein, Bad Hofgastein, Böckstein a jejich blízké okolí. Dolní dvě šedivé antény jsou pozůstatkem po analogovém vysílaní ORF1 na kanále K9 v pásmu VHF3, které zde bylo ukončeno v roce 2009.

Přehled TV vysílání z vysílače Stubnerkogel /Bad Gastein/

Norma	Kmitočet/Kanál	Název	Polarizace	ERP
DVB-T	562MHz/ K32	ORS SO /MUX A/	Horizontal	1000W
16QAM, GI - 1/4, FEC - 3/4, Mod - 8k /ORF1, ORF2S, ORF2O, ATV/
Analog TV	K9	ORF1 /15.9.2009 ukončeno	Horizontal	100W
Analog TV	K23	ORF2 /15.9.2009 ukončeno	Horizontal	1000W

Z vysílače Stubnerkogel je vysílán signál několika rakouských rozhlasových stanic v pásmu VKV. Vysílání je rovněž v horizontální polarizaci a stejně jako DVB-T je směrové se zaměřením na stejnou oblast Gastein.

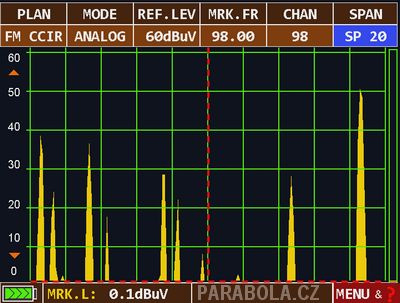

Na spektru celého pásma VKV/CCIR jsou vidět jak signály z vysílače Stubnerkogel, tak z dalších místních stožárů na vrcholech Pyrkershöhe, Graukogel a z nedalekého Luxkogelu.
Pro orientaci ve spektru: střed grafu /červený marker/ odpovídá kmitočtu 98 MHz, každý horizontální dílek odpovídá 2MHz.

Přehled VKV vysílání z vysílače Stubnerkogel /Bad Gastein/

Norma	Kmitočet/Kanál	Název	Polarizace	ERP
VKV	91,3MHz	Österreich 1	Horizontal	100W
VKV	96,3MHz	R. Salzburg	Horizontal	100W?
VKV	88,6MHz	Hitradio Ö3	Horizontal	100W
VKV	106,6MHz	KRONEHIT	Horizontal	100W

Ostatní VKV signály, které jsou patrné na obrázku spektru CCIR pásma.

Norma	Kmitočet/Kanál	Název	Polarizace	ERP
			vysílač na vrcholu:
VKV	102,7MHz	Ant. Salzburg	Graukogel	100W
VKV	89,3MHz	Hitradio	Ö3 Pyrkershöhe	5W
VKV	92,3MHz	Österreich 1	Pyrkershöhe	5W
VKV	95,5MHz	R. Salzburg	Pyrkershöhe	5W
VKV	97,7MHz	FM4	Luxkogel	200W
VKV	99,7MHz	Hitradio Ö3	Luxkogel	200W
VKV	89,8MHz	Österreich 1	Luxkogel	200W

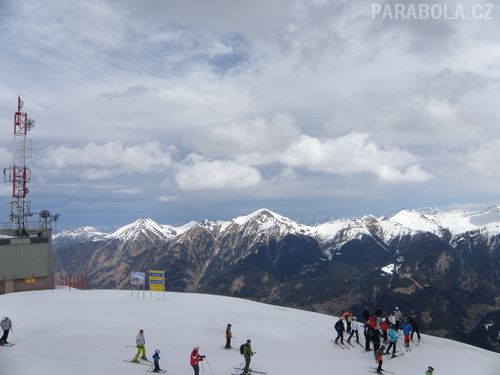

Vysílač je dominantou celé oblasti Gastein, která je v zimě rájem lyžařů.

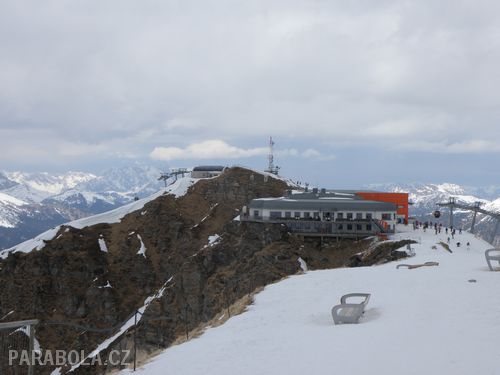

Poblíž vysílače se nacházejí dvě horní stanice lyžařských lanovek.

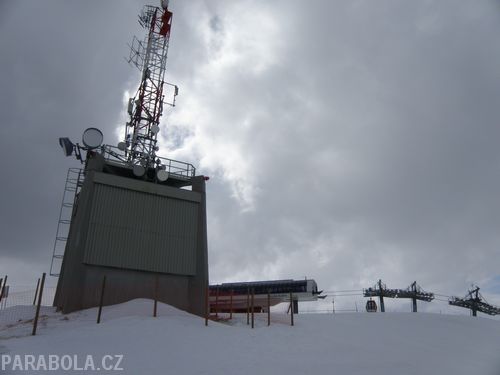

Základna vysílače a horní stanice jedné z lanovek na Stubnerkogelu.

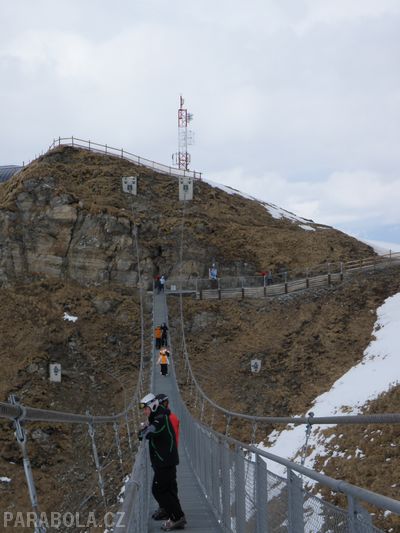

Stanice jsou spojeny jak sjezdovkou pro lyžaře, ale také atraktivní ocelovou lávkou, ze které je nádherný výhled do údolí.

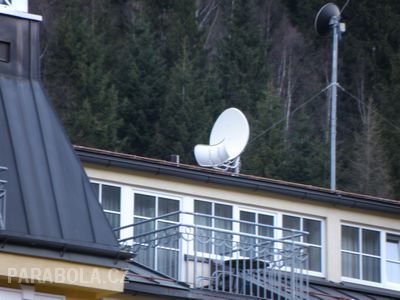

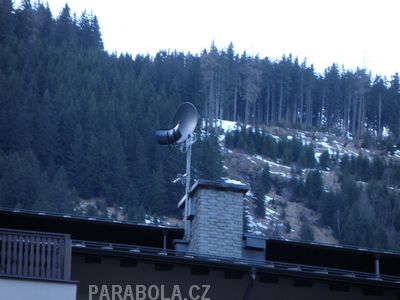

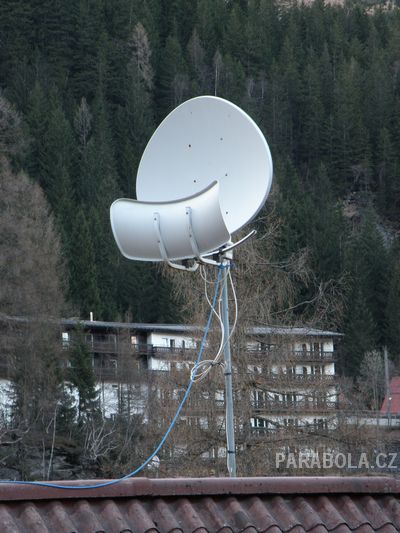

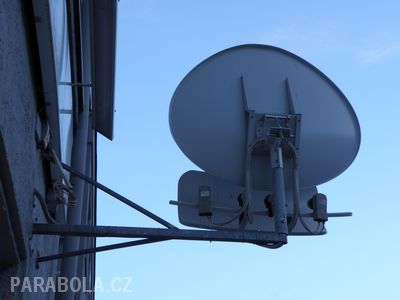

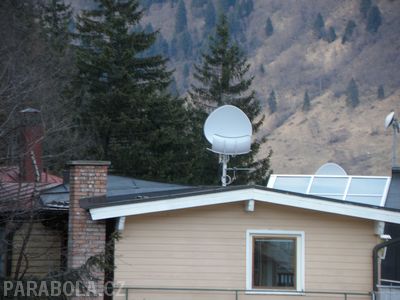

Jelikož je oblast Gastein po většinu roku plná zahraničních turistů, primárním příjmem je zde především satelitní televize. Cestou po městečku Bad Gastein je možno spatřit na střechách i spoustu toroidiálních antén T-90.




Čím výše, tím lépe….




Čím výše, tím lépe II.











Na závěr ještě několik snímků z okolí vysílače Stubnerkogel:







Alpské vrcholy






Bad Gastein




Bad Hofgastein

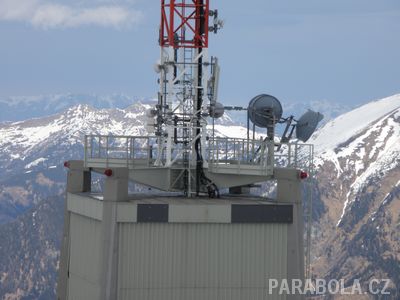

Pohledem na střechu technologické budovy, radioreléová zařízení a GSM antény končí reportáž z návštěvy rakouského lokálního vysílače Stubnerkogel, poblíž městečka Bad Gastein.
