Po delší přestávce opět pokračujeme v seriálu reportáží o zajímavých terestrických vysílačích u našich sousedů.
Dnešní zastávkou je německý vysílač Untersberg, který se nachází na stejnojmenné hoře /1805 m.n.m./ Vrchol Untersberg leží jižně od Salzburgu a severně od oblasti Berchtesgaden, kterou také pokrývá zdejší vysílač.
Vlevo budova lanovky, vpravo technologická budova vysílače
Vysílač Untersberg je zajímavý tím, že zeměpisně sice leží na území Rakouska, ale vysílá pouze německé TV a rozhlasové programy. Untersberg se nachází přímo na hranici těchto dvou států, hraniční značky zde ale nenajdete.

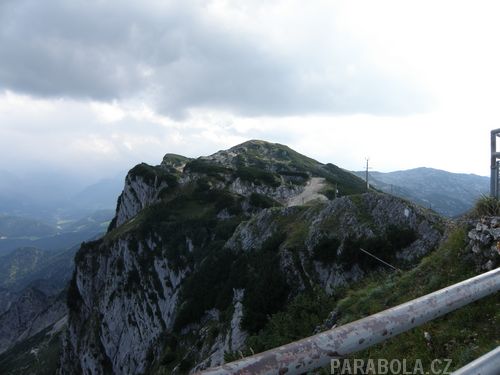

Tento skalní útvar už leží v Bavorsku
Vysílač vznikl kvůli potřebě pokrýt část německé dálnice č.8 v oblasti Bavorsko-Salzburg a touze několika přilehlých obcí přijímat bavorské rozhlasové a televizní vysílání.
V roce 1964 se začalo plánovat a v roce 1970 už začal Bavorský rozhlas provozovat vysílání na Untersbegu.

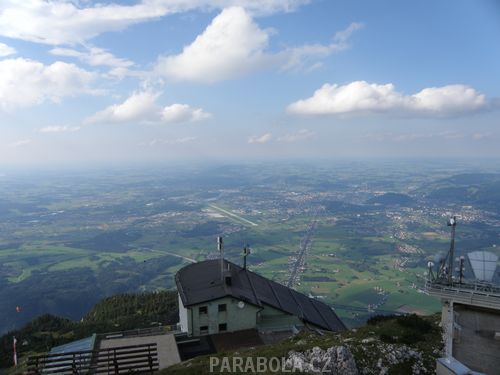

Budova lanovky s vysílacími anténami a dole letiště W.A.Mozarta v Salzburgu
29. dubna 2008 se začalo z vysílače na hoře Geiereck/Untersberg šířit i digitální vysílání DVB-T. Vysílání probíhá v horizontální polarizaci, výkonem 5kW ERP.
V současné době z vysílače Untersberg vysílají tři německé Multiplexy. Zdejší vysílač je součástí jednofrekvenční DVB-T sítě s vysílačem Hochberg v oblasti Traunstein.
V dubnu 2008 se začalo vysílat na kanálech 25 a 58, přechod na finální kanály 39, 49 a start nového na K42 je datován ke 3.září 2009.
Z vysílače Untersberg je vysílána na VKV celá flotila Bavorského rozhlasu.
I zde probíhá vysílání v horizontální polarizaci, vyzářený výkon je kolem 100wattů.
Dalšími subjekty, provozující vysílání na Untersbergu jsou Media&Broadcast GmbH /dva MUXy DVB-T/ a Telekom Austria /radioreléová spojení/.
Rovněž je zde v plánu realizace vysílání digitálního rozhlasu DAB /kanál 11D a 12D/. V době naší návštěvy zde DAB nebylo a pokud vím, tak se do dnešní doby na Untersbergu v tomto směru nic nezměnilo. DAB již vysílá ze zmiňovaného vysílače Hochberg /kanál 12D/, který tvoří s Untersbergem SFN v DVB-T. I na Hochbergu je v plánu vysílat druhý DAB paket na kanále 11D.

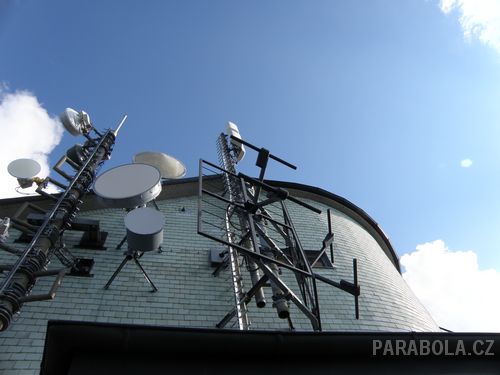

Dvě VKV antény pro horizontální vysílání a nahoře 4 UHF rakvičky pro DVB-T
Hlavní část vysílacích antén je umístěn na severní straně horní stanice zdejší kabinové lanovky. Díky podmínkám na vrcholu je anténní systém ještě rozšířen o doplňkový stožár na jižní straně svahu, kde jsou umístěny mimo jiné dvě rakvičky pro DVB-T . Stožár je vzdálen cca 50 metrů od hlavní technologické stanice.
Tento přídavný stožár má na starosti pokrytí oblastí Berchtesgaden a Schellenberg.

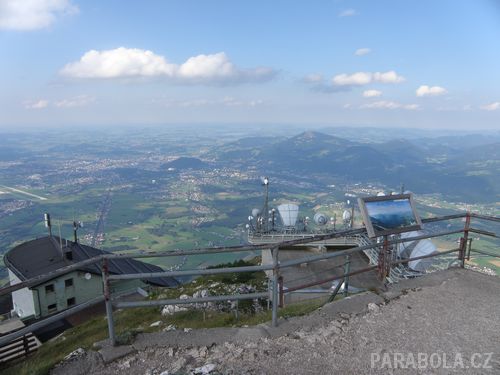

Hlavní budova vysílače a úplně vpravo přídavný stožárek pro Berchtesgaden a okolí

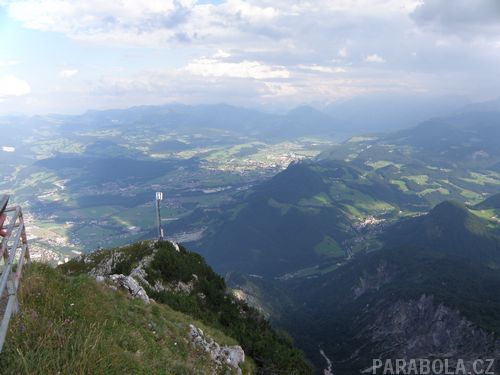

Přídavný stožár se dvěmi UHF rakvičkami pro DVB-T
Na vysílač se lze dostat již zmíněnou kabinovou lanovkou, která má spodní stanici v městečku Grodig/Sankt Leonhard. Při jízdě po výpadovce Salzburg-Berchtesgaden nemůžete základnovou stanici minout. Už pohled z jedoucího vozidla na lanovku a vrchol je impozantní, nedá se odolat…

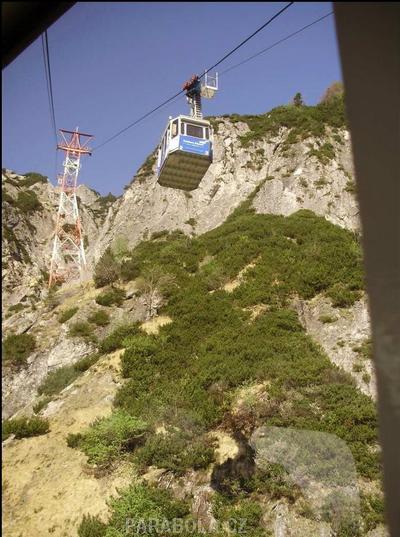

Kabinová lanovka nabízí nádherné pohledy do údolí a na místní masivy.

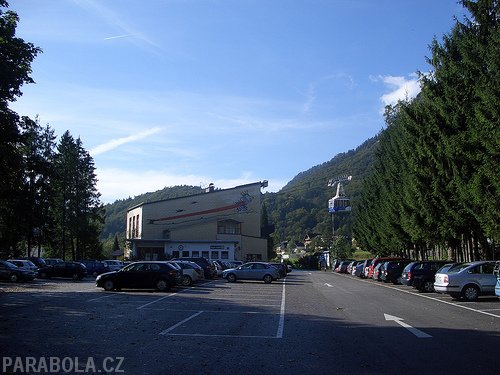

Parkoviště a dolní stanice lanovky – Sankt Leonhard /453 m.n.m./
Alpy z Untersbergu...
Na Untersberg se dá vyrazit i pěšky po vyznačených trasách, ale upozorňuji, že se jedná o převýšení cca 1300 metrů ze standardně dostupných míst.

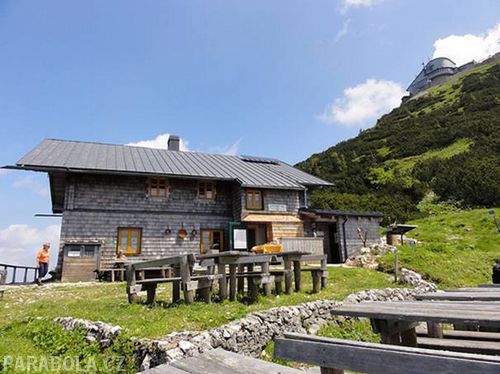

Na Untersbergu můžete i příjemně posedět a občerstvit se.
Vpravo nahoře je vidět horní stanice lanovky s vysílacími anténami.
Grodig/Sankt Leonhard – lanovka na Untersberg – silnice A10 od Salzburgu
Z vysílače Untersberg /1805 m.n.m./ je nádherný výhled na třetí největší rakouské město Salzburg a především na jeden z hlavních vysílačů ORS na Gaisbergu /1288 m.n.m./

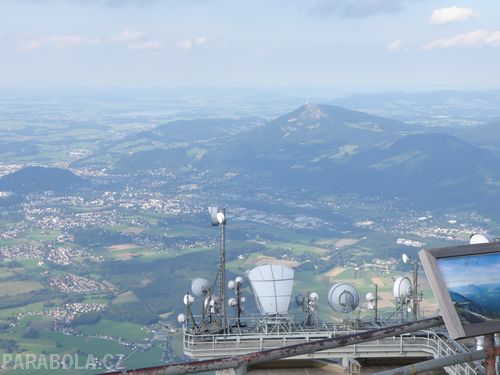

Vlevo část Salzburgu a v pravé části vidíme vysílač Gaisberg

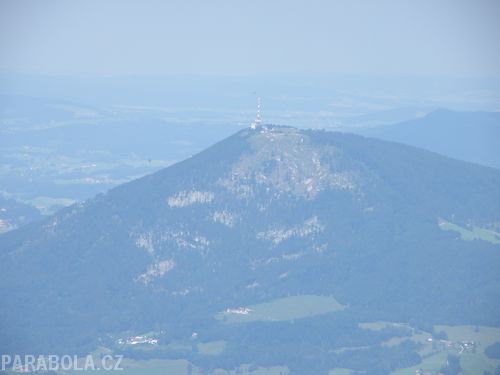

Vysílač Gaisberg /1288 m.n.m./ - ORS
ČTĚTE TAKÉ:
Na návštěvě u vysílače Gaisberg
Tolik z návštěvy vysílače na Untersbergu.
Saxon
Dnešní zastávkou je německý vysílač Untersberg, který se nachází na stejnojmenné hoře /1805 m.n.m./ Vrchol Untersberg leží jižně od Salzburgu a severně od oblasti Berchtesgaden, kterou také pokrývá zdejší vysílač.
Vlevo budova lanovky, vpravo technologická budova vysílače
Vysílač Untersberg je zajímavý tím, že zeměpisně sice leží na území Rakouska, ale vysílá pouze německé TV a rozhlasové programy. Untersberg se nachází přímo na hranici těchto dvou států, hraniční značky zde ale nenajdete.
Tento skalní útvar už leží v Bavorsku
Vysílač vznikl kvůli potřebě pokrýt část německé dálnice č.8 v oblasti Bavorsko-Salzburg a touze několika přilehlých obcí přijímat bavorské rozhlasové a televizní vysílání.
V roce 1964 se začalo plánovat a v roce 1970 už začal Bavorský rozhlas provozovat vysílání na Untersbegu.
Budova lanovky s vysílacími anténami a dole letiště W.A.Mozarta v Salzburgu
29. dubna 2008 se začalo z vysílače na hoře Geiereck/Untersberg šířit i digitální vysílání DVB-T. Vysílání probíhá v horizontální polarizaci, výkonem 5kW ERP.
V současné době z vysílače Untersberg vysílají tři německé Multiplexy. Zdejší vysílač je součástí jednofrekvenční DVB-T sítě s vysílačem Hochberg v oblasti Traunstein.
V dubnu 2008 se začalo vysílat na kanálech 25 a 58, přechod na finální kanály 39, 49 a start nového na K42 je datován ke 3.září 2009.
DVB-T na Untersbergu - SFN Hochberg/Traunstein | |||
---|---|---|---|
UHF kanál | MUX | ERP/Pol | parametry MUXu |
K39 | BR-2 Sudbayern | 5kW H | 16QAM, FEC 2/3, GI 1/4 - 13,27Mbit/s |
K42 | ZDFmobil | 5kW H | 16QAM, FEC 2/3, GI 1/4 - 13,27Mbit/s |
K49 | BR-1 | 5kW H | 16QAM, FEC 2/3, GI 1/4 - 13,27Mbit/s |
VKV na Untersbergu | |||
---|---|---|---|
Stanice | Region - zaměření | ERP | kmitočet |
Bayern 1 | Horní Rakousko | 040W H | 91,9MHz |
Bayern 2 | Horní Rakousko | 100W H | 92,9MHz |
Bayern 3 | 100W H | 96,1MHz | |
Bayern 4 | Klassik | 100W H | 100,7MHz |
Bayern 5 | Aktuell | 100W H | 87,8MHz |
Z vysílače Untersberg je vysílána na VKV celá flotila Bavorského rozhlasu.
I zde probíhá vysílání v horizontální polarizaci, vyzářený výkon je kolem 100wattů.
Dalšími subjekty, provozující vysílání na Untersbergu jsou Media&Broadcast GmbH /dva MUXy DVB-T/ a Telekom Austria /radioreléová spojení/.
Rovněž je zde v plánu realizace vysílání digitálního rozhlasu DAB /kanál 11D a 12D/. V době naší návštěvy zde DAB nebylo a pokud vím, tak se do dnešní doby na Untersbergu v tomto směru nic nezměnilo. DAB již vysílá ze zmiňovaného vysílače Hochberg /kanál 12D/, který tvoří s Untersbergem SFN v DVB-T. I na Hochbergu je v plánu vysílat druhý DAB paket na kanále 11D.
Dvě VKV antény pro horizontální vysílání a nahoře 4 UHF rakvičky pro DVB-T
Hlavní část vysílacích antén je umístěn na severní straně horní stanice zdejší kabinové lanovky. Díky podmínkám na vrcholu je anténní systém ještě rozšířen o doplňkový stožár na jižní straně svahu, kde jsou umístěny mimo jiné dvě rakvičky pro DVB-T . Stožár je vzdálen cca 50 metrů od hlavní technologické stanice.
Tento přídavný stožár má na starosti pokrytí oblastí Berchtesgaden a Schellenberg.
Hlavní budova vysílače a úplně vpravo přídavný stožárek pro Berchtesgaden a okolí
Přídavný stožár se dvěmi UHF rakvičkami pro DVB-T
Na vysílač se lze dostat již zmíněnou kabinovou lanovkou, která má spodní stanici v městečku Grodig/Sankt Leonhard. Při jízdě po výpadovce Salzburg-Berchtesgaden nemůžete základnovou stanici minout. Už pohled z jedoucího vozidla na lanovku a vrchol je impozantní, nedá se odolat…
Kabinová lanovka nabízí nádherné pohledy do údolí a na místní masivy.
Parkoviště a dolní stanice lanovky – Sankt Leonhard /453 m.n.m./
Alpy z Untersbergu...
Na Untersberg se dá vyrazit i pěšky po vyznačených trasách, ale upozorňuji, že se jedná o převýšení cca 1300 metrů ze standardně dostupných míst.
Na Untersbergu můžete i příjemně posedět a občerstvit se.
Vpravo nahoře je vidět horní stanice lanovky s vysílacími anténami.
Grodig/Sankt Leonhard – lanovka na Untersberg – silnice A10 od Salzburgu
Z vysílače Untersberg /1805 m.n.m./ je nádherný výhled na třetí největší rakouské město Salzburg a především na jeden z hlavních vysílačů ORS na Gaisbergu /1288 m.n.m./
Vlevo část Salzburgu a v pravé části vidíme vysílač Gaisberg
Vysílač Gaisberg /1288 m.n.m./ - ORS
ČTĚTE TAKÉ:
Na návštěvě u vysílače Gaisberg
Tolik z návštěvy vysílače na Untersbergu.
Saxon
