Dálkový příjem DVB-T signálu z německého vysílače Wendelstein

| Tisk

logo Čas od času se nám při montáži stane příjemné překvapení v podobě příjmu aktraktivního dálkového příjmu signálu DVB-T. Nedávno se mi jedno překvapení stalo na montáži v obci Lipno nad Vltavou, asi dva kilometry od hráze Lipenského jezera.

Následující článek bych chtěl tímto věnovat malé reportáži o příjmu DVB-T signálu z legendárního německého vysílače Wendelstein, který leží v bavorských Alpách.

Wendelstein je 1838 metrů vysoká hora, která leží 55km jihovýchodně od Mnichova.

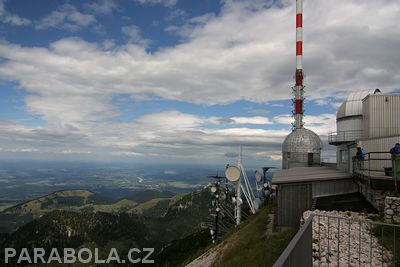

V roce 1964 byl zde vedle místní hvězdárny postaven na betonovém soklu 55 metrů vysoký anténní stožár. Anténní systém je spojen 210 metrů dlouhým kabelovým kanálem s hlavní budovou stanice.


obrázek
DVB-T signál se z Wendelsteinu vysílá od 30. května 2005, vysílá se zde i DAB signál a zdejší vysílač šíří i 5 hlavních VKV stanic bavorského rozhlasu


obrázek
Jeho slabý, ale naprosto stabilní příjem se mi podařilo zrealizovat na jedné novostavbě, ze které je ničím nestíněný výhled do údolí s přehradou.
Nadmořská výška vodní plochy je 722 m.n.m.


obrázek

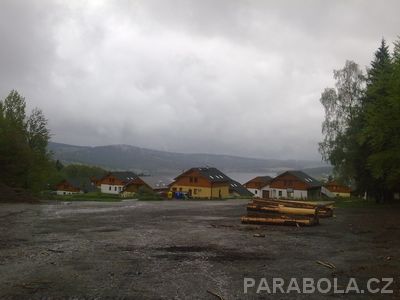

Pohled na Lipenská jezero z nové zástavby.

Místo montáže má nadmořskou výšku 825 m.n.m a je vzdálené od vysílače Wendelstein 200km vzdušnou čarou.

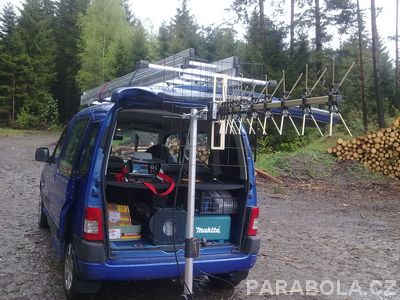

Měření probíhalo na krátké UHF anténě EmmeEsse - LXline 402169D, umístěné na stativu, přibližně 180cm nad zemí. Jako měřící přístroj sloužil model DIGICUBE STC od italské firmy ROVER. Vše na čistě pasivní příjem. Tedy signál za anténou na symetráku, koaxiální kabel Cavel SAT 703 cca 6 metrů.


obrázek

Vysílač Wendelstein v současné době vysílá šest multiplexů DVB-T na kanálech
K34, K35, K48, K54, K56 a K66.


obrázek
Poblíž vysílače se nachází město Bayrischzell.

Vysílání všech multiplexů probíhá ve vertikální polarizaci, s výkonem 100kW ERP.
Ve svém regionu tvoří SFN síť s mnichovským vysílačem, umístěným poblíž olympijského stadionu.

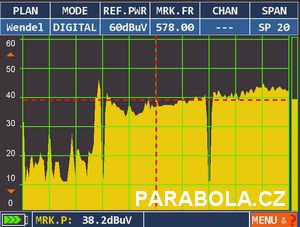

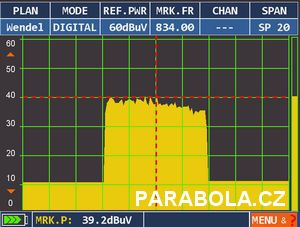

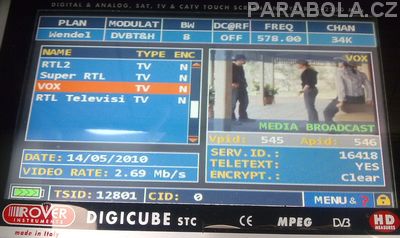

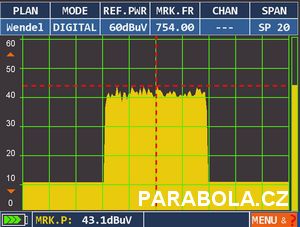

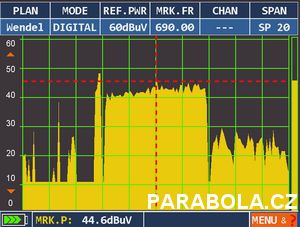

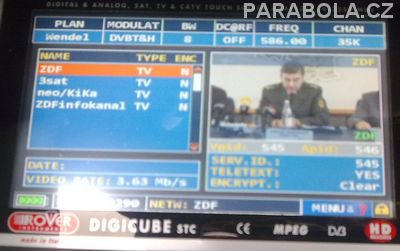

V následujícím přehledu si můžete prohlédnout spektrum signálu, digitální parametry a přehled programů všech šesti Muxů z vysílače Wendelstein.

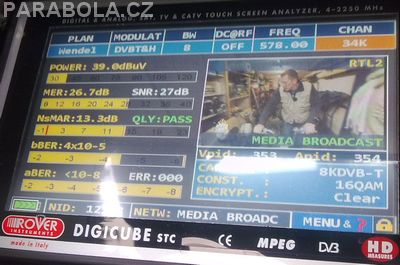

Multiplex K34 – Media Broadcast


obrázek

obrázek

obrázek

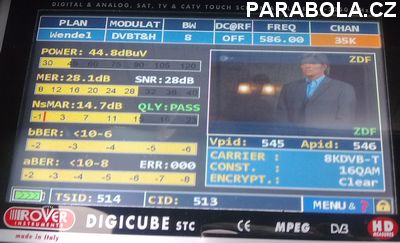

Multiplex K35 – ZDF


obrázek

obrázek

obrázek

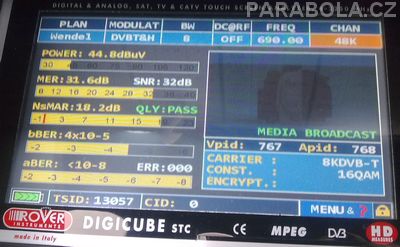

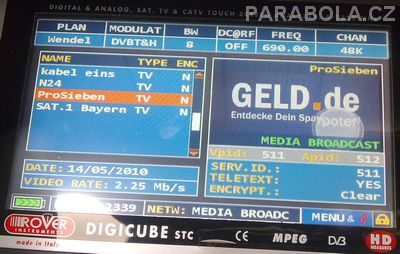

Multiplex K48 – Media Broadcast


obrázek

obrázek

obrázek

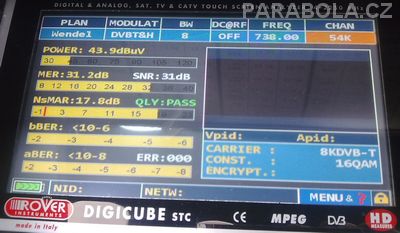

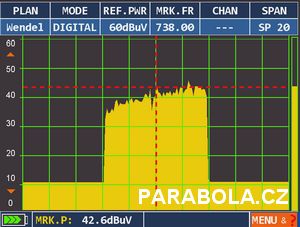

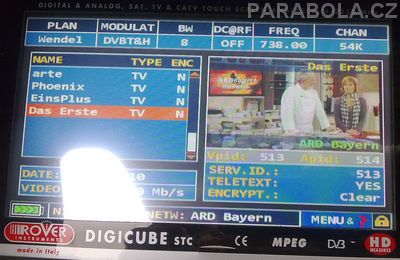

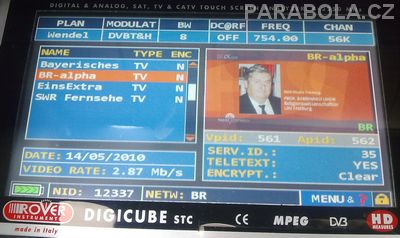

Multiplex K54 – ARD


obrázek

obrázek

obrázek

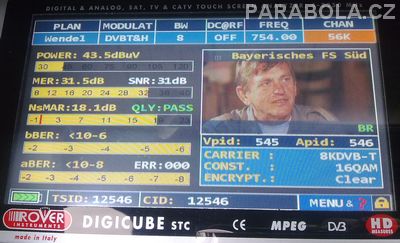

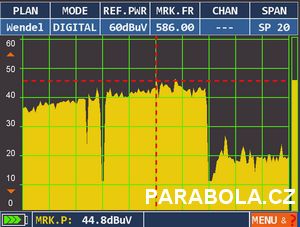

Multiplex K56 – BR


obrázek

obrázek

obrázek

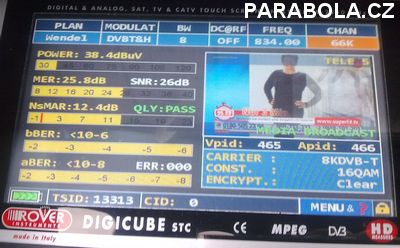

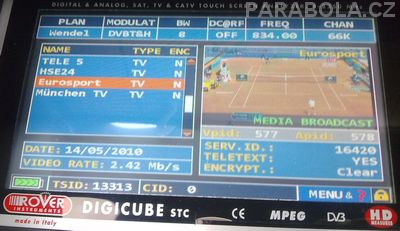

Multiplex K66 – Media Broadcast


obrázek

obrázek

obrázek

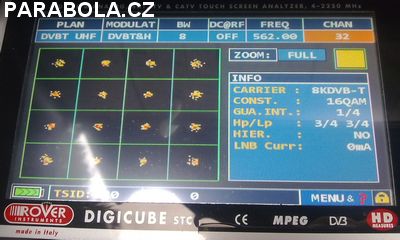

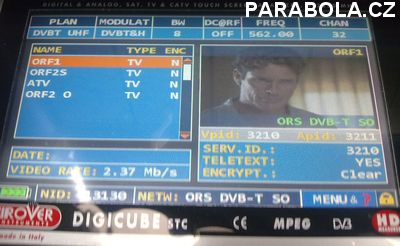

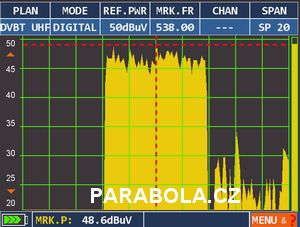

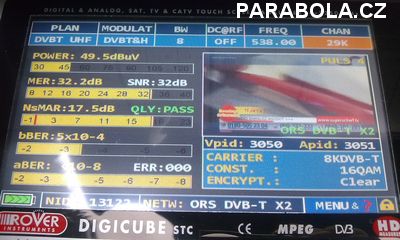

V místě instalace byl ještě možný stabilní příjem rakouských multiplexů ORS z vysílače Gaisberg u Salzburgu/K29 a K32/. V tomto případě se týká také o poměrně slušný DX příjem.

obrázek

obrázek

obrázek

obrázek
Opět se ukázalo, jako je prospěšná modulace QAM16, pro stabilitu i dálkového příjmu terestrického DVB signálu.


Omlouvám se za záblesky ve některých snímcích, byl jsem při měření tlačen časem a u mobilního telefonu jsem nedokázal vypnout blesk. Ne vždy se mi podařilo dostat záblesk mimo záběr.Počasí při měření nebylo vůbec příznivé, neustále silně zataženo a většinou poprchávalo, proto ten spěch při focení.

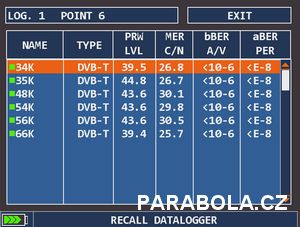

Ještě pro zajímavost přikládám základní Datalogger signálů z Wendelsteinu.


obrázek
Jak vidno, vše v normě a stabilní…



Takže v konečném zúčtování měl zákazník v domácím rozvodu DVB-T 11 českých programů z Kletě/ K22, K49, K50/, 7 rakouských programů z Gaisbergu/K29, K32/ vše v horizontálu a ještě 24 německých programů z Wendelsteinu ve vertikální polarizaci.
Celkem 42 TV programů na předvolbách, to je myslim slušná nabídka. Chápu, že většina satelitních a předevších kabelových Techniků nad touto paletou ohrnou nos.
Přiznám se na rovinu, že větší profesní vzrušení jsem ještě při instalaci DVB-T nikdy nezažil…


obrázek

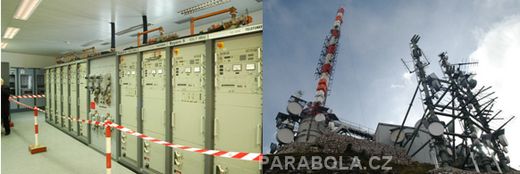

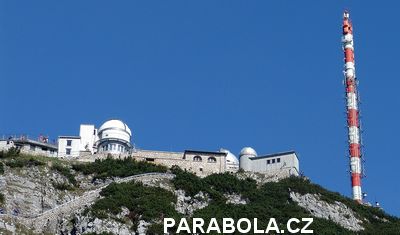

Místní hvězdárna a 55 metrů vysoký stožár vysílače Wendelstein

Tolik o dálkovém příjmu signálu z vysílačů Wendelstein z bavorských Alp, na území ČR.
