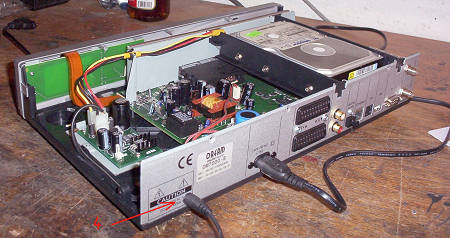

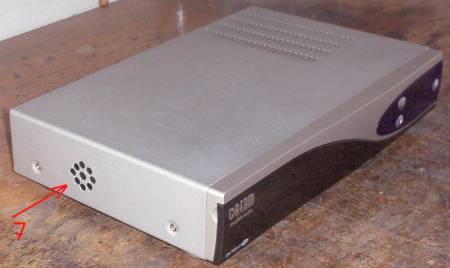

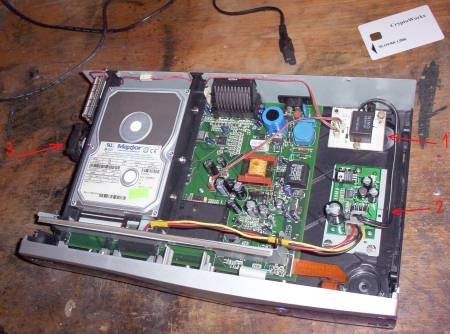

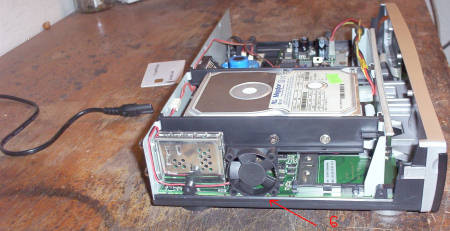

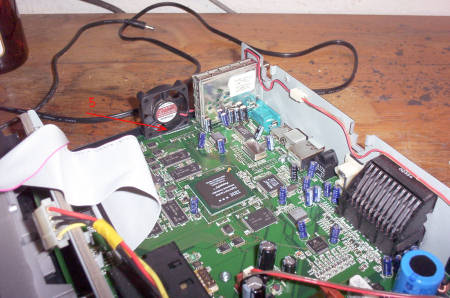

Vzhľadom k problémom, ktoré má satelitný prijímač DREAMBOX DM7000s (DM) týkajúcich sa nedostatočne dimenzovaného a navrhnutého napájavcieho zdroja, urobil som si modifikáciu, ktorá by mala pomocť pri nahrávaní programov na pevný disk v prijímači. Ide vlastne o doplnenie o prídavný napájací zdroj pre HDD. Použil som zdroj zo starej nefunkčnej externej CD-ROM. Zdroj sa skladá z externého transformátora 220 V AC/13,5 V AC, ktorý je umiestnený mimo prijímača a teda nezohrieva už aj tak dostatočne teplý priestor vo vnútri. K DB sa pripája konektorom, ktorá som umiestnil na zadný panel (4). Ďalšou časťou prídavného zdroja je usmerňovač, filter a stabilizátor (2), poskytujúci +5 a +12 V pre HDD. Spínanie je vyriešené cez relé, ovládané výstupom 12V pre HDD na doske plošných spojov v DB. Relé, spolu so vstupným konektorom som umiestnil na plošný spoj pri zadnom paneli (1). Keďže teplota vnútri DB pri nainštalovanom HDD je dosť vysoká, pridal som jeden 4cm ventilátor (3,6), ktorý som prilepil na ľavú stranu dosky (5). Na napájanie som využil taktiež 12V z DB. Otáčky ventilátora som kvôli hluku znížil na cca 5,9 V, čo práve stačí na jeho rozbeh. Použil som odpor 371 Ohm, zapojený do série. Je možné použiť aj inú hodnotu, prípadne ho úplne vynechať, ale otáčky sú potom vyššie a teda ventilátor je hlučnejší. Pozor, napätie nesmie klesnúť pod 5,4 V, ináč sa ventilátor nemusí rozbehnúť (overené)! Samozrejme, do bočného krytu je potrebné vyvŕtať otvory pre nasávanie vzduchu (7).
