ASTRA 1L (19,2°E)

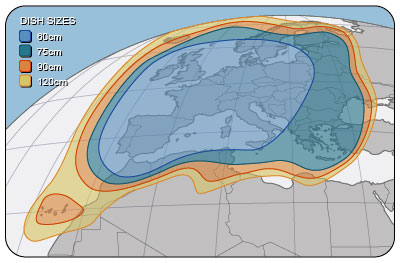

Pokrytí signálem satelitu Astra 1L - Ku pásmo
 Obr. č.1 - Pokrytí signálem satelitu Astra 1L - Ku pásmo. Pokrytí určené pro přenos TV a R programů
ASTRA 1L byla vynesena nosnou raketou Ariane 5 ECA v noci 5.května 2007 z evropského kosmického střediska v Kourou ve Francouzské Guyaně. Provoz satelitu ASTRA 1L byl zahájen 11.července 2007. Astra 1L umožňuje přesunout družici Astra 2C na svoji novou lokalitu - 28,2°E, kde bude sloužit pro potřeby britského a irského trhu.

TECHNICKÁ DATA SATELITU ASTRA 1L:
Hmotnost satelitu při startu: 4500 kg
Výrobce satelitu: Lockheed Martin
Provedení satelitu: A2100 AX
Stabilizace ve třech osách
Životnost: 15 let
Počet aktivních transpondérů v Ku pásmu na palubě: 29* (u všech je zajištěn provoz v době eklipse)
Výkon každého transpondéru v Ku pásmu: 140 W
EIRP ve středu ozářené zóny: max. 54,5 dBW
Počet aktivních transpondérů v Ka pásmu na palubě: 2 (u všech je zajištěn provoz v době eklipse)
Výkon každého transpondéru v Ka pásmu: 128 W
Kmitočtová šířka transpondérů: 26 MHz a 33 MHz pro Ku a 500 MHz pro Ka pásmo
Astra 1L vytváří rezervní kapacitu pro satelit ASTRA 1E.

Poznámka: * V prvních pěti letech provozu satelitu je možné použít max. 29 transpondérů, v dalších letech jen 25 transpondérů.

Pokrytí signálem satelitu Astra 1L - Ka pásmo
 Obr. č.2 - Pokrytí signálem satelitu Astra 1L - Ka pásmo. Pokrytí určeno pro přenos dat.
KANÁLOVÁ KAPACITA:
10,70 až 12,75 GHz: 72 kanálů (Ku pásmo)
18,30 až 18,80 GHz: 2 kanály (Ka pásmo)





Vypracováno podle materiálu společnosti SES Astra.
