Astra 1E (4,8°E) (od 8.9.2010)

Satelit Astra 1E pracuje z nové pozice pro potřeby dalších trhů - severní, severovýchodní a východní Evropy.

Astra 1E (23,5°E) (od 17.10.2007)

k 17.6.2010 ukončen provoz

Pokrytí signálem satelitu Astra 1E - horizontální polarizace, paket CS Link

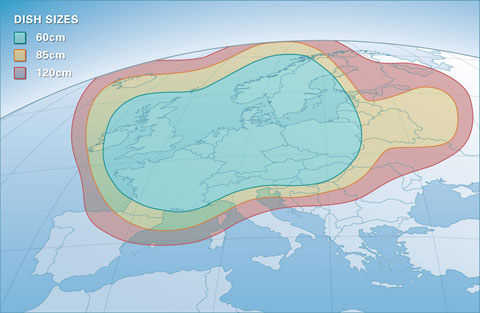

 Obr. č.1 - Pokrytí signálem satelitu Astra 1E - paket CS Link (freq. 11,992 GHz a 11,876 GHz, pol. H) a paket Skylink (freq. 11,796 GHz, pol. H, SR 27500, FEC 3/4) a kmitočtové pásmo 11,7 až 12,1 GHz v horizontální polarizaci


Pokrytí signálem satelitu Astra 1E - horizontální polarizace, paket CS Link

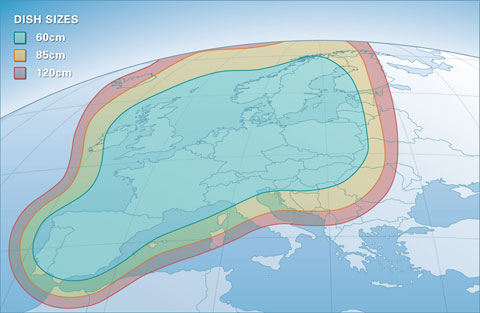

 Obr. č.2 - Pokrytí signálem satelitu Astra 1E - TV Óčko (freq. 10,862 GHz, pol. H a celé kmitočtové pásmo 10,7 až 10,95 GHz v horizontální polarizaci)


Pokrytí signálem satelitu Astra 1E - vertikální polarizace

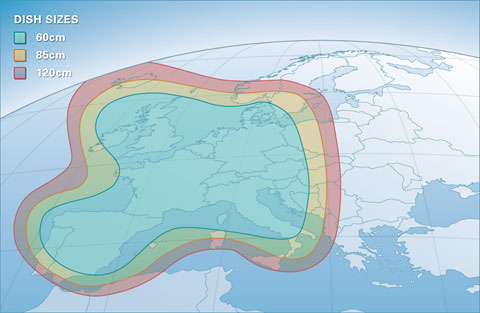

 Obr. č.3 - Pokrytí signálem satelitu Astra 1E - paket Canal Digital (freq. 11,856 GHz, pol. V, Brava HDTV a celé pásmo 11,7 až 12,1 GHz ve vertikální polarizaci)


Pokrytí signálem satelitu Astra 1E - horizontální polarizace

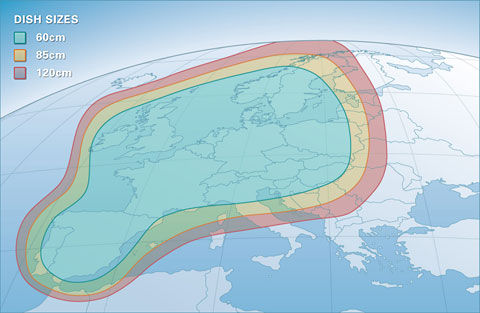

 Obr. č.4 - Pokrytí signálem satelitu Astra 1E - kmitočtové pásmo 10,7 až 10,95 GHz ve vertikální polarizaci)


ASTRA 1E byla vynesena nosnou raketou Ariane 42L v noci 19.října 1995 z evropského kosmického střediska v Kourou ve francouzské Guyaně. Provoz satelitu ASTRA 1E byl zahájen 1.ledna 1996. Je to první satelit společnosti SES Astra, který je určen pro přenos digitálních signálů.

TECHNICKÁ DATA SATELITU ASTRA 1E:
Hmotnost satelitu při startu: 3000 kg
Výrobce satelitu: Hughes
Provedení satelitu: HS 601
Stabilizace ve třech osách
Životnost: 14 let
Potřeba energie 4150 W
Počet aktivních transpondérů na palubě: 18 (u všech je zajištěn provoz v době eklipse)
Výkon každého transpondéru: 85 W
EIRP ve středu ozářené zóny: 52 dBW
Kmitočtová šířka transpondérů: 26 MHz v pásmu FFS, 33 MHz v pásmu BSS
Astra 1E vytváří rezervní kapacitu pro satelity ASTRA 1B, ASTRA 1C nebo ASTRA 1D.


KANÁLOVÁ KAPACITA:
10,70 až 10,95 GHz: 16 kanálů (rezerva ASTRA 1D)
10,95 až 11,20 GHz: 16 kanálů (rezerva ASTRA 1C)
11,45 až 11,70 GHz: 16 kanálů (rezerva ASTRA 1B)
11,70 až 12,10 GHz: 18 kanálů (pásmo ASTRA 1E)

Další informace:
CS Link přešel na Astru 1E. Zlepšilo se pokrytí

ASTRA 1E (19,2°E) (do října 2007)

Níže uvedené vyzařovací diagramy (footprinty) patří pro satelit Astra 1E na původní pozici 19,2°E

Pokrytí signálem satelitu Astra 1E - horizontální polarizace, modus positiv
 Obr. č.1 - Pokrytí signálem satelitu Astra 1E - horizontální polarizace, modus positiv
Pokrytí signálem satelitu Astra 1E - vertikální polarizace, modus negativ
 Obr. č.2 - Pokrytí signálem satelitu Astra 1E - vertikální polarizace, modus negativ




Vypracováno podle materiálu společnosti SES Astra.
