Badr 5 (26°E)

v provozu od 15.7.2010

Satelit Badr 5 je telekomunikační satelit arabského satelitního operátora Arabsat, kterým posiluje pozici 26 stupně východně o další telekomunikační družici.

Badr 5 má celkem 4 6transpondérů v Ku pásmu, kapacitu v S pásmu a 4 transpondéry v Ka pásmu pro obousměrný přenos dat. Kapacita v Ku pásmu může využívat některý ze tří svazků. Z toho pouze v pásmu 11,7 až 12,5 GHz bude možné využívat tři různé svazky Pan-Arab, Maghreb, Central Asia. V ostatních pásmech bude Pan-Arab beam.

Kmitočtová pásma Badr 5:
10,7 až 10,95 GHz (svazek Pan-Arab)
11,2 až 11,45 GHz (svazek Pan-Arab)
11,7 až 12,50 GHz (svazek Pan-Arab, Maghreb, Central Asia)
12,5 až 12,75 GHz (svazek Pan-Arab)

Očekávaná životnost satelitu je 15 let.

ČTĚTE TAKÉ: Podrobnosti o satelitu Badr 5


obrázek

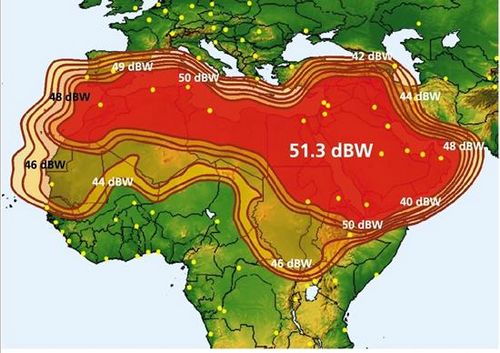

Mapa č. 1 - Předběžné pokrytí Badr 5, Ku pásmo, Pan-Arab beam (mapky: Arabsat)

EIRP bude v hlavní zóně tohoto svazku (severní Afrika + střední Východ) dosahovat hodnoty až 51,3 dBW, což bude znamenat, že pro příjem bude v této oblasti postačovat parabola od průměru cca 50 cm. Signál směrem do Evropy rychle klesá. Transpondéry nelze přijímat ve Střední Evropě.


obrázek

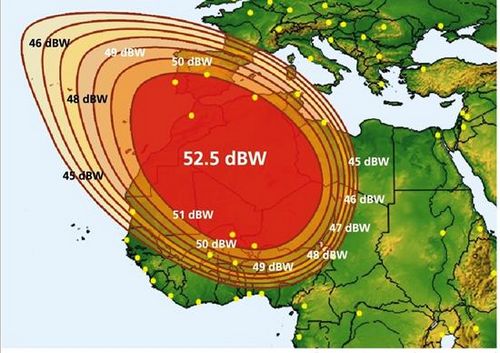

Mapa č. 2 - Předběžné pokrytí Badr 5, Ku pásmo, Maghreb beam

Mapka 2 zobrazuje regionální svazek, která pokrývá zvolené území části severní Afriky. Maximální EIRP pro tuto oblast je 52,5 dbW.


obrázek

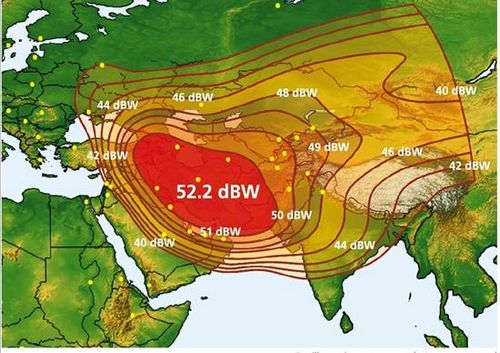

Mapa č. 3 - Předběžné pokrytí Badr 5, Ku pásmo, Central Asia beam


Svazek pro expanzi - tak lze označit footprint na mapce číslo 3, který znázorňuje pokrytí střední Asie.


obrázek

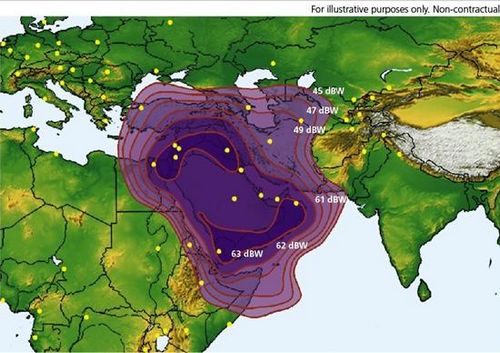

Mapa č. 4 - Předběžné pokrytí Badr 5, S band



obrázek

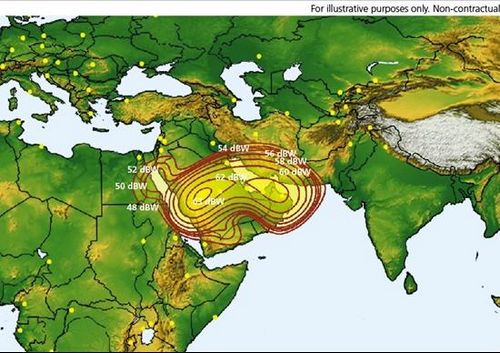

Mapa č. 5 - Předběžné pokrytí Badr 5, Ka band


Technické parametry Badr 5

nosná raketa: Ariane 5
kosmodrom: Kourou, Francouzká Guyana
Výrobce satelitu EADS Astrium
Stabilizace satelitu: tříosá
Počet transpondérů v Ku pásmu: 46
Počet transpondérů v Ka pásmu: 4
