Inetfinder - vyhledávače digitálních signálů
| Tisk
Téměř každý satelitní nadšenec zná značku iNETBOX, nyní tato firma přichází na náš trh s nabídkou vyhledávačů (finderů) digitálního signálu iNETFINDER a to ve verzi pro DVB-S Inetfinder SF-201 DVB-S, DVB-T Inetfinder TT-203 DVB-T a combo DVB/S DVB/T Inetfinder FST-202 DVB-S & DVB-T
Inetfinder FST-202 DVB-S & DVB-T – je kombinovaný satfinder určený pro základní měření v DVB-S a DVB-T
Základní technická data
DVB-T:
COFDM Demodulated
Frequency range: 46 - 870MHz (DVB-T) + 950 - 2150 MHz (DVB-S)
Frequency range:46-870MHz
Level range: 40-110dBuV
Input Resistance: 75ohm
Demodulation: QPSK,16QAM,64QAM
Test: BER, C/N, FEC Signal Quality and Strength
Multi-Channel Simultaneous Measurement
Auto Full Frequency Scan
Auto scan of frequency selected
Power supply at RFIN: 5V/12V/15V/18V/24V*(100mA)
DVB-S:
Input Frequency range: 950-2150MHz
Input Level: -65dbm-25dbm
Input Resistance: 75ohm
Symbol rate: 2Msps-45Msps
Test: BER, C/N, FEC Signal Quality and Strength
Auto search: NIT Search ,Manaul Search
DisEqC,22K Supported
LNB power supply :H + 18V + 13V 400Ma

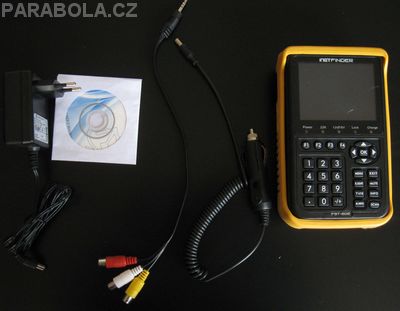

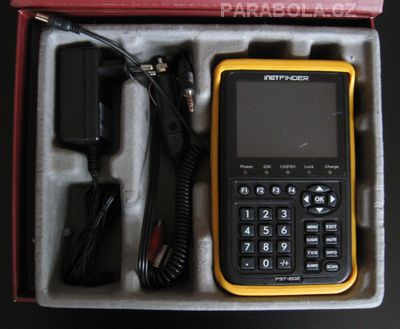

Obsah balení: Inetfinder FST-202 , zdroj pro nabíjení, autonabíječka, kabel k připojení externího TV nebo monitoru, CD s návodem a softwarem

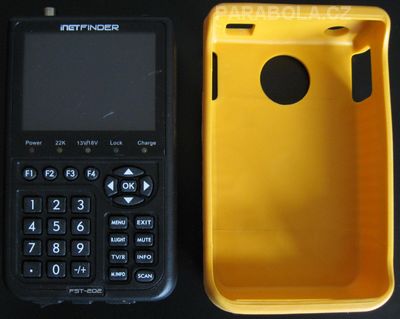

Samotný přístroj je uložen v ochranném oranžovém pryžovém pouzdru (na dotek velmi příjemném), padnoucím skvěle do ruky. Display je chráněn proti poškrábání silnou fólií. Zapnutí se provádí vypínačem ve spodní části přístroje. Na spodní části kromě vypínače je napájecí a USB konektor, ne levé straně jsou konektory AV IN a AV OUT .Nahoře jsou konektory pro připojeni DVB-S a DVB-T antény. Na čelní straně je 3,5 TFT display, LED diody POWER, 22kHz, 13/18V, LOCK, CHARGE, multifunkční tlačítka F1-F4 , číselná klávesnice a další pro ovládání zařízení MENU, B.LIGHT,TV/R,M.INFO,MUTE, INFO,SCAN a EXIT. Tlačítka jsou pogumována a přepínají okamžitě.

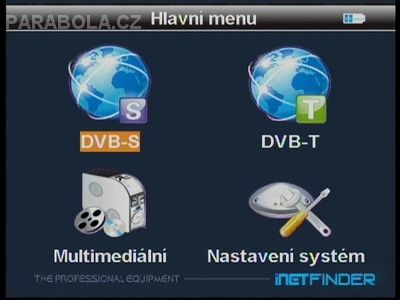

Vlastní náběh přístroje po spuštění je do 20sek, za současného problikáváni LED 22KHz a 13/18V. Stisknutím tlačítka MENU uvidíme základní obrazovku přístroje
Zde můžeme vybírat z DVB-S, DVB-T, Multimedia a Nastavení systému.

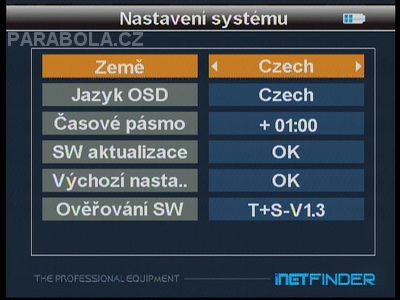

V nastavení systému zvolíme údaje, které potřebujeme pro základní nastavení tzn. jazyk, časové pásmo atd. Z tohoto menu můžeme rovněž provést aktualizaci firmwaru nebo zálohu dat . Aktualizace je jednoduchá, do konektoru USB vložíme USB disk s potřebným souborem přejdeme do menu – nastavení systému a zvolíme sw aktualizace – poté nám systém nabídne 2 možnosti – Aktualizace přes USB a Záloha na USB, zvolíme co potřebujeme a po rebootu máme zařízení upgradované či zazálohovaná data. Pokud zvolíme některou z předešlých možností a nemáme vložen USB disk je nutno zařízení restartovat
Vyhledávání DVB-S

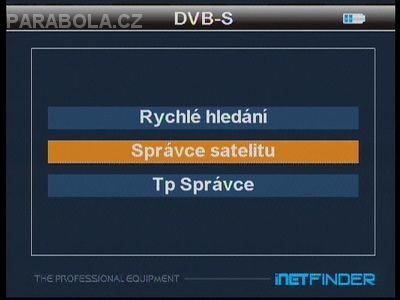

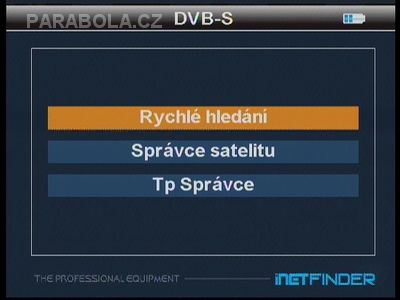

Po zvolení Menu- DVB-S se nám zobrazí tato nabídka

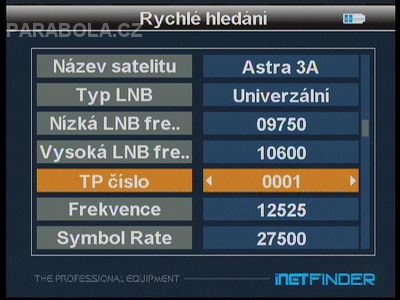

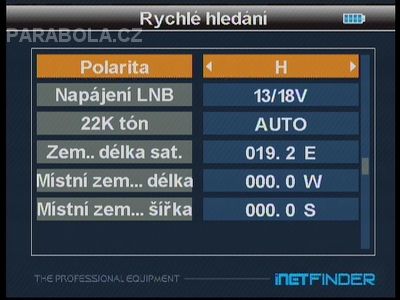

Rychlé hledání
Prohledávání zvolené družice - buď autoscan nebo po transponérech, rychlost prohledávání je standartní, proskenování družice Astra 23,5°E cca 30 vteřin, záleží však na uložených transpondérech.

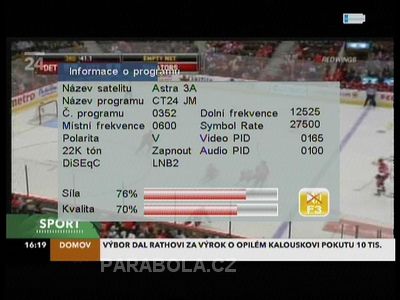

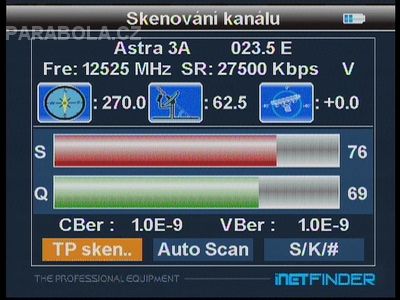

Je zobrazováno:
družice, frekvence, symb.rychlost, polarizace , azimut, poloha, skew, CBER, VBER ,síla, kvalita . Ladění je doprovázeno výrazným zvukovým signálem z reproduktoru ve spodní části přístroje. Údaje na displeji jsou čitelné i za slunečného počasí. Naměřené a zobrazené údaje jsem porovnal s přístrojem SATLOOK Micro a byly téměř totožné, rozdíl v hodnotách cca 1-1,5%. Měření vyšších i nižších přenosových rychlostí zvládal přístroj bez problému. SCPS transpondéry jsme netestovali.

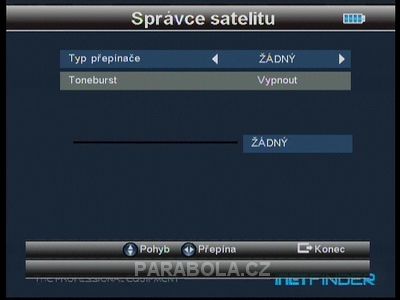

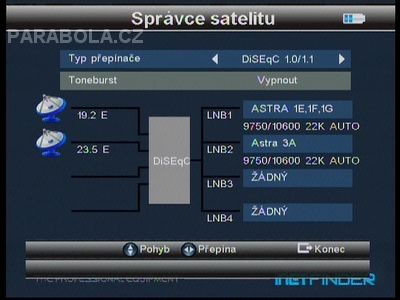

Správce satelitu
Nastavení Diseqc 1.0, 1.2 a USALS

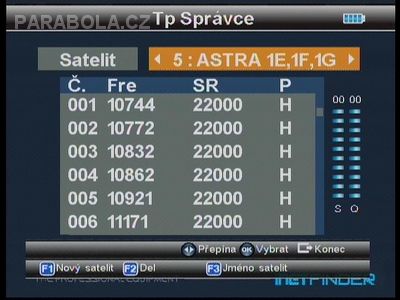

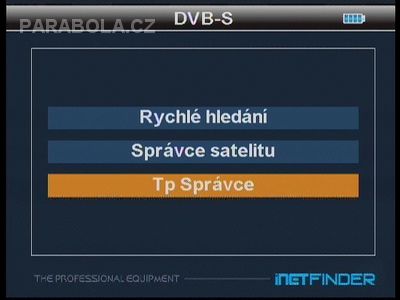

TP správce – editace satelitů a transpondérů –přidávání, mazání, přejmenování, přesun v seznamu

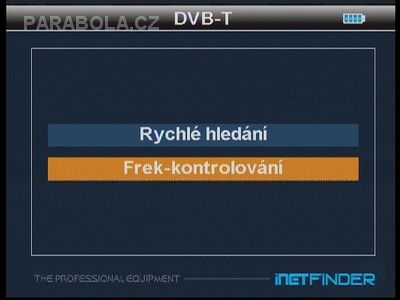

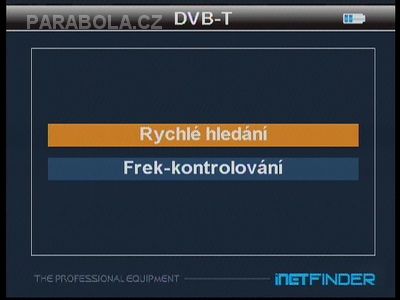

Měření DVB-T po stisknutí tlačítka MENU a DVB-T nám přístroj nabídne tyto možnosti

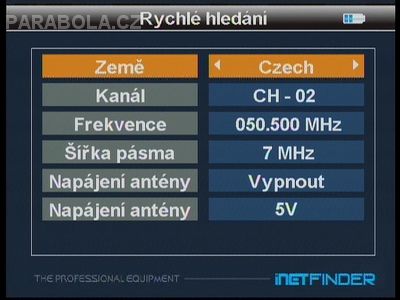

Rychlé hledání
Nastavíme Czech, můžeme zvolit kanál , frekvenci a šířku pásma, rovněž napájení antény – vypnuto –zapnuto a napětí pro anténu. Po dalším stisku OK již přístroj vyhledává – signalizuje rovněž výrazným zvukovým signálem.

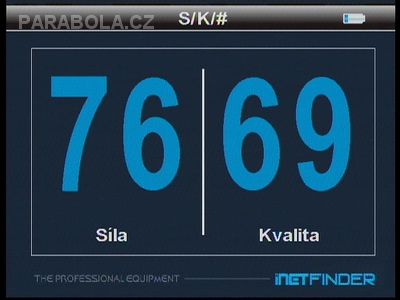

Můžeme zvolit Skenovat – AutoScan- S/K (zobrazení síly a kvality signálu) Prohledání celého pásma trvalo kolem 1 minuty, při skenování zvolené frekvence bylo vyhledání kanálů okamžité.

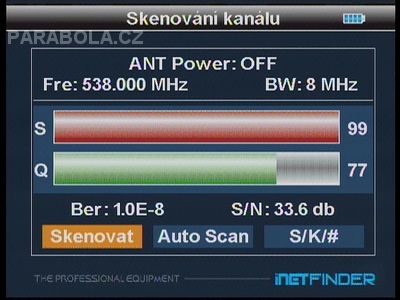

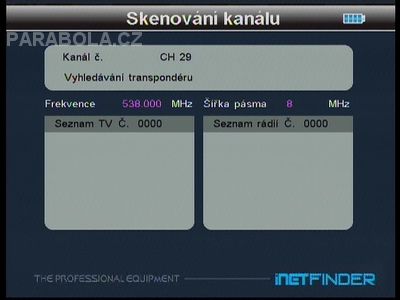

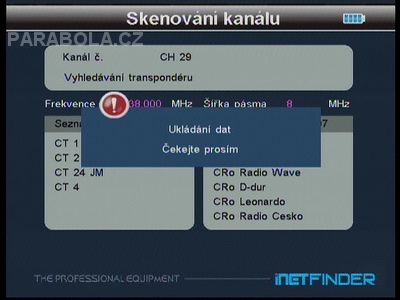

Při skenování kanalu přístroj zobrazuje – zapnutí napájení anteny, frekvenci, rozsah skenování, sílu a kvalitu, BER C/N, je možné zvolit skenování na určitém kanálu nebo AUTOSCAN

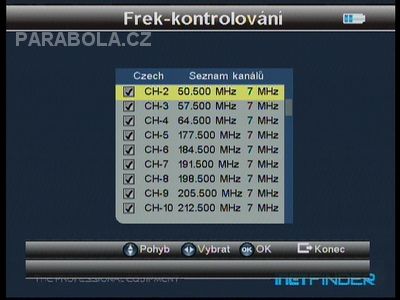

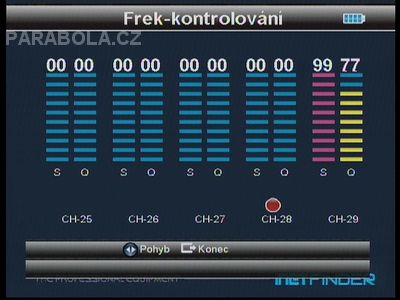

Při stisknutí tlačítka Frek-kontrolování
Můžeme zobrazit jednotlivé vyhledávané frekvence a po opětovném stisknutí OK nám přístroj bude zobrazovat úroveň na jednotlivých frekvencích dle předchozího seznamu.

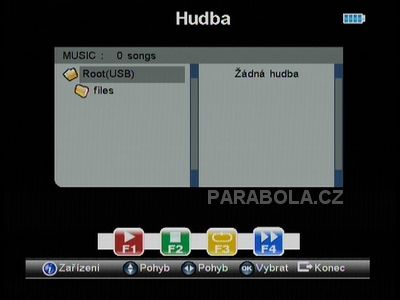

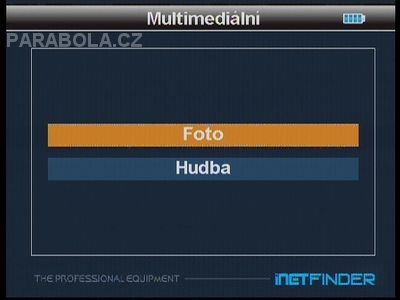

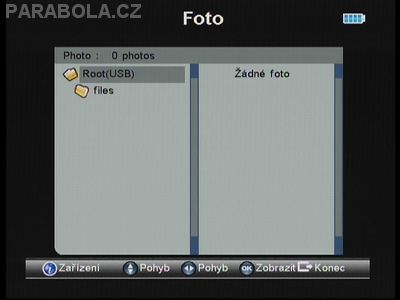

Menu Multimediální – umožňuje zobrazeni obrázků JPG a přehrávání hudby ve formátu MP3.
Otestoval jsem také výdrž přístroje s bateriemi (8,4 V LI-ON 3000MAh, přístroj pracoval bez přestávky 5,5 hod, další plné nabíjení trvalo asi 6 hodin.Pokud budete používat napájení antény při měření DVB-T doba se zkrátí o cca 30 procent.První nabití výrobce doporučuje provést v délce 8 hodin!! Plné nabití je signalizováno zhasnutím LED CHARGE.
Závěr
Zařízení může být vhodným doplňkem pro práci amaterů i profesionálů při jednoduchých instalacích nebo kontrolních měřeních satelitních či terestriálních antén. Profesionálové však jistě namítnou, to není na měření, a určitě lze s nimi souhlasit. Tyto přístroje nemohou sloužit na profesionální instalace , od toho je jiná technika.

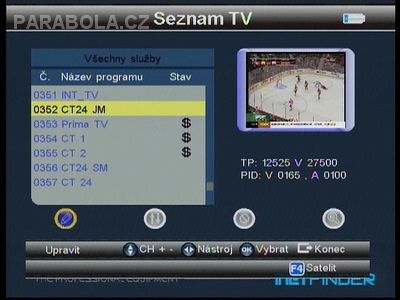

Vzhledem k tomu, že používá funkci NIT a rovněž zobrazuje vyhledané kanály je nastavování jednodušší a tím přispěje ke zkrácení doby pro vlastní montáž zařízení, zákazníkovi můžete ukázat, že problém není ve vlastním nastavení paraboly nebo antény , ale např v přijímači. Přepínání kanálů je okamžité do 1 vteřiny. Manipulace a o vládání intuitivní. Uživatel jistě využije možnost vytvoření svého vlastního nastavení a jeho případného uložení na USB disk, k aktualizaci přístroje pak nepotřebujete vůbec PC. Přístroj můžete použít i na dovolené jako combo DVB/S a DVB/T přijímač.
Přístroj se prodává za cenu 7 990,- Kč a dovozcem do České republiky je firma olmiSat s.r.o.
Ing.Pavelka Miroslav
olmiSat s.r.o.
